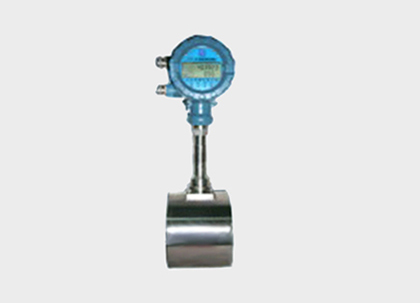

智能渦街流量計LUGB-90
產品描述
測量范圍廣、壓損小、性能穩定、準確度高和安裝、使用方便;廣泛
應用于封閉工業管道中液體、氣體和蒸汽介質體積和質量流量的測量
產品特點
1、 測量介質:氣體、液體、蒸汽;
2、 雙排液晶同時顯示累計流量和瞬時流量;
3、 內部鋰電池供電,無需外部電源;
4、 微功耗設計,兩節+3V鋰電池可連續工作一年半以上;
5、 傳感器的感應元件不直接與被測介質接觸,性能穩定、可靠性
高;
6、傳感器內無可動部件,結構簡單而牢固,壓損小、維擴量小、使
用壽命長。
主要技術參數
1、范圍度寬達10:1~15:1;
2、測量范圍:正常工作范圍,雷諾數為20,000-7,000,000;輸出信號不受液體溫度、壓力、粘度及組份影響。
測量可能范圍,雷諾數8,000-7,000,000。
3、精度等級:液體,指示值的±1.0%;氣體,指示值的±1.0%;蒸汽,指示值的±1.5%;
4、輸出信號:a.OC門脈沖輸出; b.電流4-20mA(兩線制/三線制);
5、電源電壓:+24VDC(需要信號輸出時提供);
6、介質溫度: 普通型a.-40℃~+130℃;b.-10℃~+250℃;
7、工作壓力:0-2.5Mpa,法蘭夾持連接(注:應用戶要求,可提供其它壓力等級,需定做);
8、壓力損失:ΔPΔP=1.079*10-6*ρ*v2 (式中:ΔP:壓力損失kpa;ρ:被測介質的密度kg/m3;V:被測介質的流速m/s);
9、殼體材料:碳鋼;不銹鋼(1Cr18Ni9Ti);
10、規格(管道內徑)20、25、32、40、50、65、80、125、150、200、250、300(大于DN300口徑為插入式);
11、環境溫度 -25℃~+55℃;濕度≤85%RH;防爆類型:隔爆型;防爆標志;iaIIcT4;

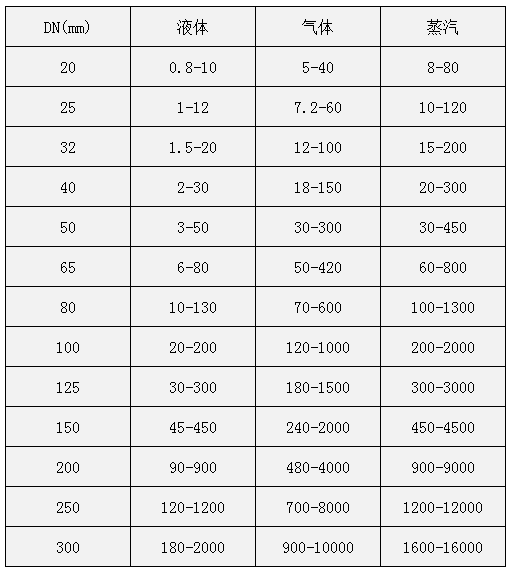

工作狀況下流量范圍(單位:m3/h)見表
