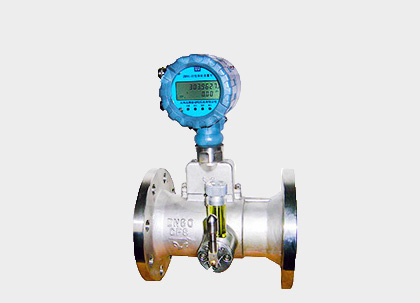

ZBWL-90/99氣體渦輪流量計
產品描述
壓損小、測量精度高、量程范圍寬、管道安裝要求低、抗擾動性強、性能穩定可靠、重復性好
產品特點
1、適用介質:天然氣等氣體。
2、ZWL-90/99氣體渦輪流量計集流量傳感器和智能流量積算儀
于 一體,實現工況流量的顯示和輸出功能;集流量、溫度、壓
力傳感器和智能流量積算儀于一體,實現流量的溫/壓補償、壓
縮因子修正和標準狀態下體積流量的顯示和輸出功能。
3、雙排液晶顯示累積流量和瞬時流量;采用進口全密封隔離保護
自潤微矩軸承,大大提高了儀表的使用壽命。
4、采用E2PROM技術,內部參數永久保存;測量范圍廣,范圍
度優于15:1;
主要技術參數
1、前直管段只需3D(D為管道內徑),后直管段為1D便能確保儀表計量精度;
2、渦輪流量計采用磁阻傳感器,起始流量低,壓力損失小,抗振性能卓越;精確度:±0.5%,±1.0%;重復性;優于±0.2%;
3、輸出信號(外接+24VDC):
1.OC門脈沖;
2.4-20mA電流信號;
3.RS-485通訊接口
4、環境溫度:-30℃~+60℃;介質-30℃~+60℃; 環境濕度:5%-95%RH;工作壓力:0-1.6Mpa;
5、規格(管道內徑):25、32、40、50、80、100、125、150、200、250、300mm;
6、殼體材料:不銹鋼(1Cr18Ni9Ti);防爆標志:ExdIIBT4;
7、內置+3V鋰電池供電,工作電流90型38μA,99型80uA;當外置+24VDC供電時,內部電源自動切換;

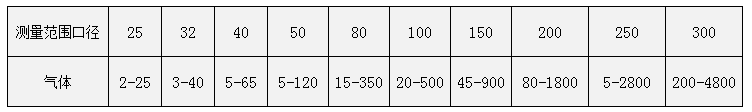

工況流量范圍(單位:m3/h),見表
