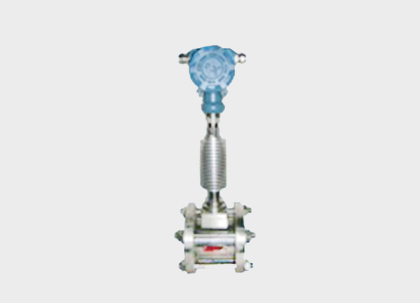

渦街流量計LUGB-99
產品描述
測量范圍廣、壓損小、性能穩定、準確度高和安裝、使用方便等優點;
廣泛應用于封閉工業管道中液體、氣體和蒸汽介質體積和質量流量的測
量。
產品特點
1、適用介質:蒸汽、導熱油等各種介質。
2、傳感器的感應元件不直接與被測介質接觸,性能穩定、可靠性高。
3、傳感器內無可動部件,結構簡單而牢固,壓損小、維擴量小、使用
壽命長。
主要技術參數
1、范圍度寬達10:1~15:1;測量范圍:正常工作范圍,雷諾數為20,000-7,000,000;
2、輸出信號不受液體溫度、壓力、粘度及組份影響;測量可能范圍,雷諾數8,000-7,000,000;
3、精度等級:液體,指示值的±1.0%;氣體,指示值的±1.0%;蒸汽,指示值的±1.5%;
4、輸出信號:a.電壓脈沖 低電平:0-1V;高電平:大于4V;占空比為50%;電流4-20mA(三線制);
5、電源電壓:+12VDC;+24VDC;介質溫度: 普通型a.-40℃~+130℃;b.-10℃~+250℃;
6、高溫型a.-10℃~+350℃ ;b.-10℃~+380℃;工作壓力:0-2.5Mpa,法蘭夾持連接(注:應用戶要求,可提供其它壓力等級,需定做)。
7、壓力損失:ΔP=ΔP=1.079*10-6*ρ*v2 (式中:ΔP:壓力損失kpa;ρ:被測介質的密度kg/m3;V:被測介質的流速m/s);
8、殼體材料:碳鋼;不銹鋼(1Cr18Ni9Ti);
9、規格(管道內徑)20、25、32、40、50、65、80、125、150、200、250、300(大于DN300口徑為插入式)。
10、環境溫度 -25℃~+55℃;濕度≤85%RH;防爆類型:本安型;防爆標志;iaIIcT6;
工作狀況下流量范圍(單位:m3/h),見表
